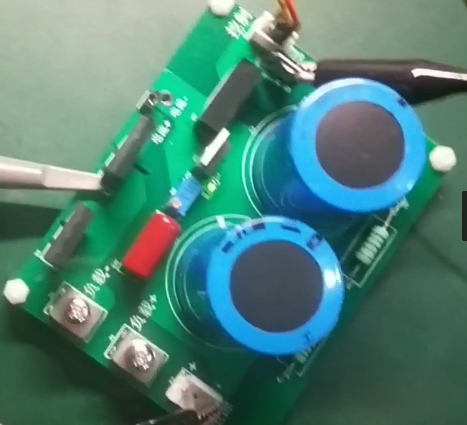

1电路用于测试GaN FET管开关工作时发射的声信号，电路分为主电路和控制电路两部分，主电路主要包括电源输入口，GaN FET管（使用直立三脚管如GAN063-650WSAQ、TP65H035G4WS等，放置在板子的边缘，周围尽量减少其他器件排布，方便做实验时在管子两侧贴声发射探头），负载接口（需要外接阻性或者阻感负载）

2根据开关管的参数选择合适的控制回路，要能发出脉冲信号控制开关管工作状态。开关管要工作在开关状态，需要频繁开关，所以回路要能稳定工作运行，可以自行设计稳压、保护电路。3电路需要加同轴电阻以测量电流。

3实验过程中可能需要改变不同VGS,VDS以及不同频率进行实验，电路设计需要保证这些参数可调。电路板工作电压0-600V左右，根据所选GaN管参数给出VDS，VGS,频率可调范围。

4给出电路原理图、pcb图等以及说明书如电路各部分作用，相应参数怎么调整等。
